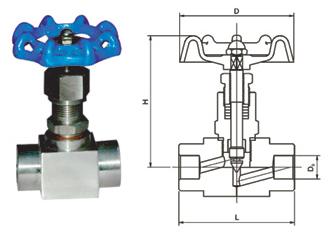

焊接針型閥可分為對焊針型閥、承插焊針型閥。是適用于火力發電廠的蒸汽等高壓高溫管路上作為啟閉機構。閥體材料選用優質碳鋼不銹鋼或耐熱合金鋼鍛造密封面采用硬質合金堆焊而成。FJ61Y承插焊式針型閥密封性能良好等優點是電站、油、化工裝置和儀表測量管路中的一種先進連接方式的閥門。安裝時應使介質的流向與閥體上的箭頭方向一致。                      FJ61Y承插焊式針型閥試驗標準單位Unit：MPa  試驗項目TESTITEM 壓力值PRESSURE VALVE  公稱壓力 Nominal Pressure 32  殼體試驗 Shell Test 48  密封試驗 Test 35.2  氣壓試驗 Air Pressure Test 19.2  適用溫度 Suitable Temperatue ≤550℃  適用介質 Suitable Medium 水、蒸汽、油品等Water,Steam,Oilgoods FJ61Y承插焊式針型閥型號與零部件材質 型號 TYPE 閥體 BODY 接頭 TIE-IN 閥桿 VALVE HANDLE 螺帽 SCREW CAP 填料 PACKING J61H-160 20# 20# 2Cr13 20# 柔性石墨、四氟 Leslble graphite J61W-160P 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 柔性石墨、四氟 Leslble graphite J61Y-160V 12CrMov 12CrMov 12CrMov 20# 柔性石墨、四氟 Leslble graphite FJ61Y承插焊式針型閥外型與連接尺寸 規格 SPECIF ICATION Do D H L DN6 Φ14 Φ70 74 60 DN10 Φ18 Φ80 85 60 DN15 Φ22 Φ80 102 65
