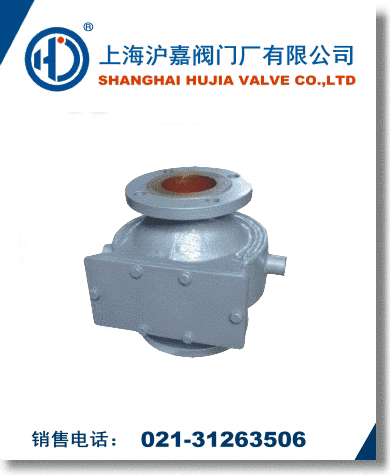

JZH夾套保溫阻火器設備是安裝於焦化石油儲罐上的重要安全設備。它的功能是允許易爆氣體通過，對火焰有阻止窒息作用�？梢耘c呼吸閥配套使用，也可以單獨使用。工作溫度：常溫。工作介質：精苯、粗苯、汽油、柴油、煤油、硫、焦油、酚油、蒽油、輕油、廢油、軟瀝清、95%萘咄啶殘油等。
JZH夾套保溫阻火器工作原理：
JZH夾套保溫阻火器是應用火焰通過熱導體的狹小孔隙時，由于熱量損失而熄滅的原理設計制造。阻火器的阻火層結構有礫石型、金屬絲網型或波紋型。適用于可燃氣體管道，如汽油、煤油、輕柴油、苯、甲苯、原油等油品的儲罐或火炬系統、氣體凈化通化系統、氣體分析系統、煤礦瓦斯排放系統、加熱爐燃料氣的管網上、也可用在乙炔、氧氣、氮氣、天然氣的管道用品。本閥可與呼吸閥配套使用，亦可單獨使用。本類閥門在管道中一般應當按照工況正確安裝。
JZH夾套保溫阻火器產品特點：
1、夾套保溫型阻火器設備適用于周圍溫度零下，可對阻火器進行保溫措施，更可與保溫呼吸閥配套使用。
2、是安裝於焦化石油儲罐上的重要安全設備。它的功能是允許易爆氣體通過，對火焰有阻止窒息作用。
3、金屬網型濾芯用直徑0.23~0.315mm的不銹鋼或銅網，多層重疊組成。目前國內的阻火器通常采用16~22目金屬網，為4~12層。
4、濾芯是阻止火焰傳播的主要構件，常用的有金屬網濾芯和波紋型濾芯兩種。
JZH夾套保溫阻火器外形連接尺寸
|
型號公稱直徑（mm） |
D |
D1 |
D2 |
D3 |
H |
H1 |
H2 |
H3 |
L |
L1 |
n-d |
|
JZH型帶保溫夾套 |
DN50 |
50 |
145 |
180 |
65 |
300 |
160 |
250 |
50 |
380 |
260 |
4-φ18 |
|
DN80 |
80 |
180 |
215 |
65 |
300 |
160 |
250 |
50 |
380 |
260 |
8－φ18 |
|
DN100 |
100 |
240 |
280 |
65 |
300 |
160 |
250 |
50 |
380 |
260 |
8-φ23 |
|
DN150 |
150 |
290 |
330 |
75 |
340 |
180 |
280 |
60 |
480 |
310 |
8-φ23 |
|
DN200 |
200 |
350 |
390 |
75 |
340 |
180 |
280 |
60 |
590 |
370 |
12-φ23 | |
