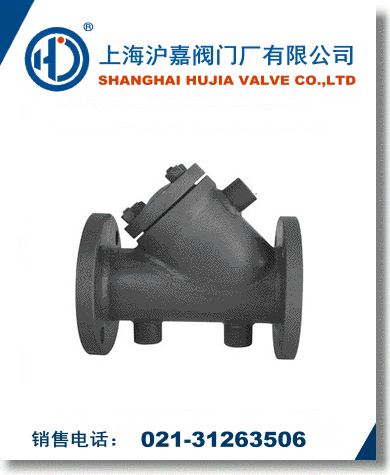

Y型保溫過濾器采用夾套保溫設計，夾套采用碳素鋼或不銹鋼焊接比鑄造的更加耐壓牢固。該產品具有良好的保溫保冷特性，且能有效降低管路中介質熱量損失。主要用于石油、化工、瀝青、冶金、制藥、食品等各類系統中，防止以輸送常規下會凝固的高粘度介質回流。
BGL41H保溫過濾器工作原理：
在閥體外部焊裝有金屬夾套，并設有夾套接口，可涵入蒸氣或其它過熱氣體，以保護閥內介質不會在常溫下凝固或結晶。同一規格口徑的情況下，保溫型過濾器的連接尺寸要比Y型過濾器大一到兩個規格。
BGL41H保溫過濾器產品特點：
1、采用整體式夾套結構設計，更能均勻地保溫、保冷。
2、夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。
3、閥門的通徑和管徑一至，介質呈直線流動，阻力小，能有效降低管路中介質熱量的損失。
BGL41H保溫過濾器主要技術參數：
| 型號 |
連接形式 |
公稱壓力MPa |
試驗壓力MPa |
工作壓力MPa |
殼體材料 |
過濾網材料 |
使用介質 |
| BGL41H-10 |
法蘭 |
1.0 |
1.1 |
1.0 |
鑄鐵、碳鋼 |
1.1 |
水、油和氣等 |
| BGL41H-16 |
法蘭 |
1.6 |
1.76 |
1.6 |
鑄鐵、碳鋼 |
1.76 |
| BGL41H-25 |
法蘭 |
2.5 |
2.75 |
2.5 |
碳鋼、不銹鋼 |
2.78 |
BGL41H保溫過濾器外形連接尺寸：
| 口徑 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
| BGL14H |
L |
200 |
220 |
260 |
280 |
320 |
350 |
380 |
495 |
595 |
640 |
700 |
800 |
850 |
| H |
100 |
130 |
165 |
195 |
230 |
300 |
335 |
420 |
500 |
580 |
640 |
700 |
790 |
| 口徑DN |
外徑DN |
螺栓孔中心圓直徑 |
連接凸出部份直徑D2 |
連接凸出部份高度f |
法蘭厚度b |
螺栓孔徑和數量Z-Φd |
| PN=0.1MPa PN=0.25MPa PN=0.6MPa |
| 32 |
120 |
90 |
70 |
2 |
16 |
4-14 |
| 40 |
130 |
100 |
80 |
3 |
16 |
4-14 |
| 50 |
140 |
110 |
90 |
3 |
16 |
4-14 |
| 65 |
160 |
130 |
110 |
3 |
16 |
4-14 |
| 80 |
185 |
150 |
125 |
3 |
18 |
4-18 |
| 100 |
205 |
170 |
145 |
3 |
18 |
4-18 |
| 125 |
235 |
200 |
175 |
3 |
20 |
8-18 |
| 150 |
260 |
225 |
200 |
3 |
20 |
8-18 |
| 200 |
315 |
280 |
255 |
3 |
22 |
8-18 |
| 225 |
340 |
305 |
280 |
3 |
22 |
8-18 |
| 250 |
370 |
335 |
310 |
3 |
24 |
12-18 |
| 300 |
435 |
395 |
362 |
4 |
24 |
12-23 |
| 350 |
485 |
445 |
412 |
4 |
26 |
16-23 |
| 400 |
535 |
495 |
462 |
4 |
28 |
16-23 |
| 450 |
590 |
550 |
518 |
4 |
28 |
16-23 |
| 500 |
640 |
600 |
567 |
4 |
30 |
20-25 |
| 600 |
755 |
705 |
560 |
5 |
30 |
24-25 |
| 700 |
860 |
810 |
775 |
5 |
30 |
24-30 |
| 800 |
975 |
920 |
880 |
5 |
30 |
24-30 |
| 900 |
1075 |
1020 |
980 |
5 |
30 |
28-30 |
| 1000 |
1175 |
1120 |
1080 |
5 |
30 |
28-30 |
| 1200 |
1375 |
1320 |
1280 |
5 |
30 |
32-30 | |
