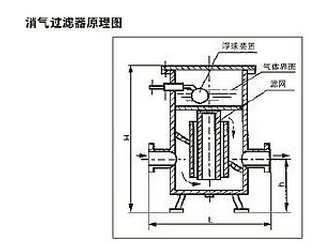

含有氣體的液體從進口流經消氣過濾器，含有氣體的液體碰到阻尼筒。液體中夾雜的氣體上升到消氣器的殼體內，隨著氣體量的增加，消氣器的殼體內的氣量升高，液面受壓下降，浮球隨之下沉，將閥門打開。集結在殼體內的氣體通過閥門排放出去，氣體排放一定量后，消氣器內氣壓下降。浮球隨之上升并帶動連接關閉閥門，同時管道中的雜質由過濾網過濾，干凈的液體流向流量計。如此反復，液體中的雜質、氣體不斷被過濾、排出，保證流量計長期安全精確的計量。

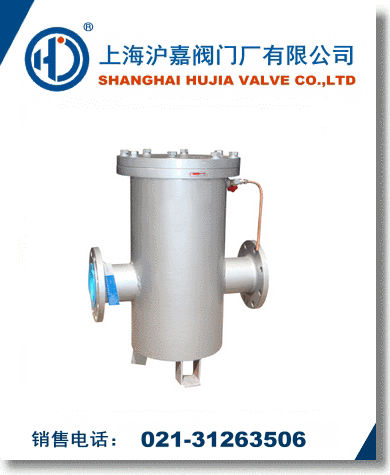

消氣過濾器概述:
消氣過濾器是開發成功的集過濾、消氣為一體的一種新型產品。既能過濾管道液體中的雜質、雜物，又能排除液體中的氣體。該產品排氣性能好，設計合理、拆卸、清洗方便快捷，是保證液體流量計長期安全工作不可缺少的輔助裝置。
消氣過濾器主要尺寸:
|
公稱通徑 |
公稱壓力(MPa) |
L |
h |
H |
法蘭連接尺寸 |
|
D |
D1 |
n |
d |
|
25 |
1.6 |
550 |
250 |
500 |
115 |
85 |
4 |
14 |
|
40 |
1.6 |
700 |
450 |
800 |
150 |
110 |
4 |
18 |
|
50 |
1.6 |
700 |
450 |
1200 |
165 |
125 |
4 |
18 |
|
80 |
1.6 |
700 |
450 |
1200 |
200 |
160 |
8 |
18 |
|
100 |
1.6 |
800 |
450 |
1400 |
220 |
180 |
8 |
18 |
|
150 |
1.6 |
800 |
500 |
1400 |
285 |
240 |
8 |
22 |
|
200 |
1.6 |
1000 |
500 |
1600 |
340 |
295 |
8 |
22 |
|
250 |
1.6 |
1000 |
500 |
1600 |
395 |
350 |
12 |
22 |
|
300 |
1.6 |
1200 |
500 |
1800 |
445 |
400 |
12 |
22 |

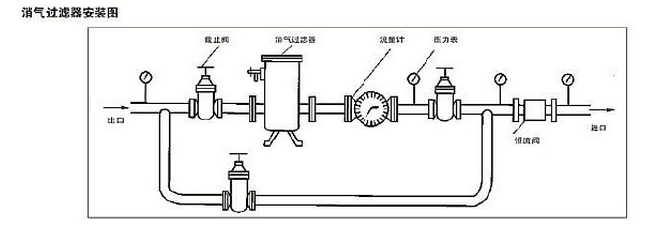

消氣過濾器安裝注意事項:
1.消氣過濾器應立式安裝在流量計前，流體方向與殼體上的箭頭方向一致。
2.使用前應把排氣閥先打開，保證流體中的空氣在進入流量計之前能夠順利排出。
3.過濾器應要定期清洗，以減少壓力損失和保證過濾效果。
4.在排氣過程如有油氣沫少量噴出是正常現象，當噴出油氣沫影響周邊環境時，可用一根軟管接到排氣閥出口，把油氣沫導入接油筒內。
5.如有大量的油噴出屬不正常現象，須把消氣過濾器排氣關閉，關閉上下游的閥門，拆開消氣過濾器的壓蓋進行檢修。 |
