鍛鋼低溫球閥根據工況低溫程度進行選材。鍛鋼低溫球閥整部及零件都為鍛件，外形整潔、美觀。主要適用于化工、冶金、石油、制藥等行業的各種低溫高壓介質輸送管道中，有效的防護了管道流體的高壓力對密封閥座的損傷，保證了密封性能的穩定，使用壽命長等特點。鍛鋼低溫球閥可根據口徑壓力大小設計上下軸固定球結構。鍛鋼低溫球閥分為低溫浮動球和低溫固定球兩類,用于截斷或接通管路中的低溫介質,介質最低溫度不得低于-196度。

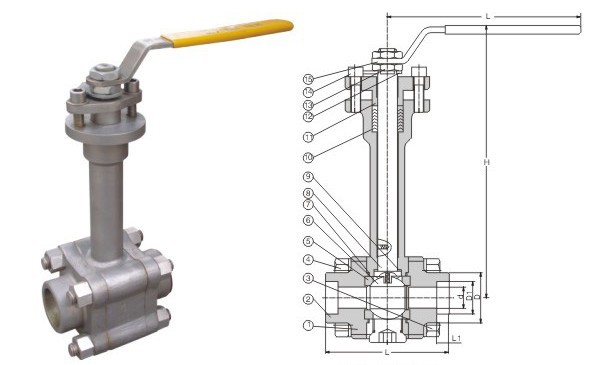

DQ61Y鍛鋼低溫球閥標準材質明細表:

序號	零件名稱	AS to ASTM		SS ASTM
		Type A352LF3	Type A352LF3	Type F304(L)	Type F304(L)
1-2	閥體接體，閥蓋	Type A352LF3	Type A352LF3	A182 F304(L)	A182 F304(L)
3	等長雙頭螺栓	A193L7+鍍鎘	A193 3B8	A193 B8	A193 B8M
4	螺母	A193L7+鍍鎘	A1948	A1948	A1948M
5，8	密封圈/墊片	RTFE+Cu粉/尼龍1010/PPL
6	球體	A182F304	A182F304(L)	A182F304(L)	A182F316(L)
7	閥桿	A182F304	A182F304(L)	A182F304(L)	A182F316(L)
9,10	止推片/填料	RTFE+Cu粉/尼龍1010/PPL，碳素纖維
11	壓蓋	A105N	A351 CF8
12	定位片	A182F321
13	扁螺母	A1944+鍍鎘	A1948	A1948	A1948
14	手柄	A193L7+鍍鎘	A193B8	A193B8	A193B8
15	圓柱銷	Q235A
適用溫度		≥－40℃	≥－101℃	≥－196℃

注意：客戶需求的其他材質也可采用。密封面料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼；

DQ61Y鍛鋼低溫球閥尺寸和重量

DN	INCH	L	D	L1	D	D1	H	W
15	1/2	92	13	9.6	36	21.8	230	160
20	3/4	111	18	12.7	42	27.3	260	220
25	1	127	23	12.7	52	33.8	280	200
32	11/4	140	28	12.7	60	42.6	290	250
40	11/2	152	35	12.7	68	48.7	320	250
50	2	178	45	15.9	80	61.2	340	350
