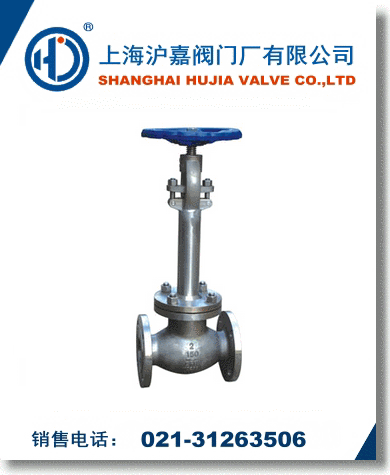

低溫截止閥適用于低溫液體貯運設備的管理系統，具有開關靈活、密封可靠的特點，也可用于其他低溫和深冷介質的管理系統。此類型專用截止閥門主要用于液氧（液氮、液氬）等低溫液態介質系統上，具有開關靈活、密封可靠、耐壓等特點。
DJ41Y/W低溫法蘭截止閥工作原理：
在低溫工作的材料要保證其低溫性能，主要是保證其冷沖擊強度。閥內件必須通過正確選材，使其具有足夠的冷沖擊強度，才能防止斷裂。C和Cr的合金鋼在低于－20℃時候很快失去抗沖擊強度，所以使用溫度分別限制在-30℃和-50℃。含Ni量為3.5%的鎳鋼可以使用到-100℃，含Ni量9%的鎳鋼可以使用到-196℃。奧氏體不銹鋼、鎳、蒙乃爾合金、哈氏合金、鈦、鋁合金及青銅可以使用到更低的溫度(-273℃)。
DJ41Y/W低溫法蘭截止閥產品特點：
1、閥門在低溫介質及周圍環境溫度下應具有長時間工作的能力。
2、閥門不應成為低溫系統的一個顯著熱源。這是因為熱量的流入除降低熱效率外，如流入過多，還會使內部流體急速蒸發，產生異常升壓，造成危險。
3、低溫介質不應對手輪操作及填料密封性能產生有害的影響。
4、直接與低溫介質接觸的閥門組合件應具有防爆和防火結構。
5、在低溫下工作的閥門組合件無法潤滑，所以需要采取結構措施，以防止摩擦件擦傷。
DJ41Y/W低溫法蘭截止閥執行標準：
◎設計與制造：JB/T7749-95
◎結構長度：GB/T12221-89
◎連接端：GB/T9113-2000，HG20592-97，SH3406-96GB/T12224-89
◎檢驗與試驗：JB/T7749-95
DJ41Y/W低溫法蘭截止閥性能參數：
| 型號 |
DJ41W/Y-16 |
DJ41W/Y-25 |
| 工作壓力(MPa) |
1.6 |
2.5 |
| 適用溫度(℃) |
LC3≥-101，LCB≥-46，LCC≥－46，1Cr18Ni9Ti≥－196 |
| 材料 |
閥體、閘板、閥蓋、支架 |
LC3、LCB、LCC、1Cr18Ni9Ti |
| 填料 |
浸四氟乙烯石棉繩 |
| 手輪 |
QT450-10 |
| 閥桿螺母 |
ZCuA110Fe3 |
| 閥桿 |
1Cr18Ni9Ti |
| 墊片 |
低溫石棉 |
DJ41Y/W低溫法蘭截止閥主要連接尺寸：
| 公稱通徑 |
主要外形尺寸和連接尺寸 |
H |
| L |
D |
D1 |
D2 |
b |
Z-d |
D0 |
-46℃ |
-101℃ |
-196℃ |
| DJ41Y-16 |
| 50 |
230 |
160 |
125 |
100 |
16 |
4-18 |
240 |
460 |
480 |
520 |
| 65 |
290 |
180 |
145 |
120 |
18 |
4-18 |
280 |
475 |
505 |
525 |
| 80 |
310 |
195 |
160 |
135 |
20 |
8-18 |
280 |
520 |
550 |
590 |
| 100 |
350 |
215 |
180 |
155 |
20 |
8-18 |
320 |
545 |
575 |
615 |
| 125 |
400 |
245 |
210 |
185 |
22 |
8-18 |
360 |
590 |
620 |
660 |
| 150 |
480 |
280 |
240 |
210 |
24 |
8-23 |
400 |
650 |
650 |
730 |
| 200 |
600 |
335 |
295 |
265 |
26 |
12-23 |
400 |
850 |
850 |
930 |
| 250 |
730 |
405 |
355 |
320 |
30 |
12-25 |
450 |
956 |
986 |
1036 |
| 300 |
850 |
460 |
410 |
375 |
30 |
12-25 |
500 |
1095 |
1125 |
1175 |
| DJ41Y-25 |
| 50 |
230 |
160 |
125 |
100 |
20 |
4-18 |
240 |
460 |
480 |
520 |
| 65 |
290 |
180 |
145 |
120 |
22 |
8-18 |
280 |
475 |
505 |
525 |
| 80 |
310 |
195 |
160 |
135 |
22 |
8-18 |
280 |
520 |
550 |
590 |
| 100 |
350 |
230 |
190 |
160 |
24 |
8-23 |
320 |
545 |
575 |
615 |
| 125 |
400 |
270 |
220 |
188 |
28 |
8-25 |
360 |
590 |
620 |
660 |
| 150 |
480 |
300 |
250 |
218 |
30 |
8-25 |
400 |
650 |
680 |
730 |
| 200 |
600 |
360 |
310 |
278 |
34 |
12-25 |
400 |
850 |
880 |
930 |
| 250 |
730 |
425 |
370 |
332 |
36 |
12-30 |
450 |
956 |
986 |
1036 |
| 300 |
850 |
485 |
430 |
390 |
40 |
16-30 |
500 |
1095 |
1125 |
1175 |
| DJ41Y-40 |
| 50 |
230 |
160 |
125 |
100 |
20 |
- |
240 |
483 |
504 |
546 |
| 65 |
290 |
180 |
145 |
120 |
22 |
- |
280 |
499 |
530 |
551 |
| 80 |
310 |
195 |
160 |
135 |
22 |
- |
280 |
546 |
578 |
620 |
| 100 |
350 |
230 |
190 |
160 |
24 |
- |
320 |
572 |
604 |
646 |
| 125 |
400 |
270 |
220 |
188 |
28 |
- |
360 |
620 |
61 |
693 |
| 150 |
480 |
300 |
250 |
218 |
30 |
- |
400 |
683 |
741 |
767 |
| 200 |
600 |
360 |
320 |
282 |
38 |
- |
400 |
893 |
924 |
977 |
| 250 |
730 |
425 |
385 |
345 |
42 |
- |
450 |
1004 |
1035 |
1088 |
| 300 |
850 |
485 |
450 |
408 |
46 |
- |
500 |
1150 |
1181 |
1234 | |
