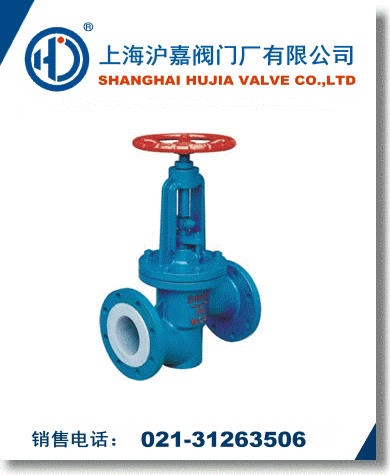

直通式襯氟截止閥外殼體采用熔模精密鑄造，強度高、外觀光潔，與液體接觸內腔、閥體、閥蓋、閥瓣等（即化學介質過流部件）部件均選用優良的耐腐蝕材料（氟塑料）作為襯里或包覆材料，采用模壓襯里成型工藝技術使閥門既有金屬的強度有又耐腐蝕的特性。其閥座采用整體式聚合物作密封材料，在較寬的溫度和壓力范圍內具有優良的密封性能；啟閉件(閥瓣)由閥桿帶動并沿閥座中心軸線作升降運動的閥門，在管路上主要用來接通或截斷管路中的介質，但不能做節流用。
J41F46直通式襯氟截止閥產品特點：
1、閥瓣與閥桿設計為一體結構，用以防止由于管路壓力波動造成內件沖出閥體的可能性，結構緊湊，使用安全。
2、保證管路介質絕對不與閥門殼體材料直接接觸，耐腐蝕性能極好，是化工、制藥、電子、環保、石化、原油和天然氣等輸送腐蝕性液體管道的理想用閥。
3、具有結構緊湊、啟閉靈活、耐腐蝕性能強，行程一般為公稱通徑70%，被廣泛應用在石油、化工等管路系統中做截斷介質用，但塑料襯里的截止閥嚴禁用做流量調節，以免節流口處產生的高速介質流沖蝕破壞密封面。
J41F46直通式襯氟截止閥執行標準：
設計規范：GB/T 12233 GB/T 12235
結構長度：GB/T 12221
連接法蘭：JB/T 78 JB/T 79
試驗與檢驗：GB/T 13927
產品標識：GB/T 12220
供貨規范：JB/T 7928
J41F46直通式襯氟截止閥技術規范
|
設計標準 |
GB12233/GB12233 |
|
結構長度 |
GB12221 |
|
法蘭標準 |
JB/T79-94 |
|
GB9113.1-26 |
|
檢驗試驗 |
GB/T13927 |
|
驅動方式 |
手動、電動、氣動 |
J41F46直通式襯氟截止閥主要零部件材料表
|
序號 |
零件名稱 |
灰鑄鐵 |
鑄鋼 |
不銹耐酸鑄鋼 |
超低碳不銹耐酸鑄鋼 |
|
Z |
C |
P |
R |
PL |
RL |
|
1 |
閥體/閥蓋 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
2 |
球體/閥桿 |
25 |
2Cr13 |
1Cr18Ni9 |
1Cr18Ni12Mo2Ti |
00Cr18Ni10 |
00Cr17Ni14Mo2 |
|
3 |
襯里/閥座 |
PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO |
|
4 |
填料壓蓋 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
5 |
填料 |
PTFE(F4) |
PTFE(F4) |
PTFE(F4) |
|
6 |
活節螺栓 |
35 |
1Cr17Ni2 |
1Cr17Ni2 |
|
7 |
閥桿螺母 |
ZCuAl10Fe3 |
ZCuAl10Fe3 |
ZCuAl10Fe3 |
|
8 |
緊固螺栓 |
35 |
1Cr17Ni2 |
1Cr18Ni9Ti |
|
9 |
螺母 |
45 |
0Cr18Ni9 |
0Cr18Ni9 |
|
10 |
手柄 |
WCB |
WCB |
WCB |
|
公稱通經 |
L |
D |
D1 |
D2 |
f |
b |
Z-φd |
|
DN(mm) |
NPS(inch) |
PN1.0MPa |
|
15 |
1/2 |
130 |
95 |
65 |
45 |
2 |
14 |
4-φ14 |
|
20 |
3/4 |
150 |
105 |
75 |
55 |
2 |
16 |
4-φ14 |
|
25 |
1 |
160 |
115 |
85 |
65 |
2 |
16 |
4-φ14 |
|
32 |
11/4 |
180 |
135 |
100 |
78 |
2 |
18 |
4-φ18 |
|
40 |
11/2 |
200 |
145 |
110 |
85 |
3 |
18 |
4-φ18 |
|
50 |
2 |
230 |
160 |
125 |
100 |
3 |
20 |
4-φ18 |
|
65 |
21/2 |
290 |
180 |
145 |
120 |
3 |
20 |
4-φ18 |
|
80 |
3 |
310 |
195 |
160 |
135 |
3 |
22 |
4-φ18 |
|
100 |
4 |
350 |
215 |
180 |
155 |
3 |
22 |
8-φ18 |
|
125 |
5 |
400 |
245 |
210 |
185 |
3 |
24 |
8-φ18 |
|
150 |
6 |
480 |
280 |
240 |
210 |
3 |
24 |
8-φ23 |
|
200 |
8 |
495 |
335 |
295 |
265 |
3 |
26 |
8-φ23 |
|
250 |
10 |
622 |
390 |
350 |
320 |
3 |
28 |
12-φ23 |
|
300 |
12 |
698 |
440 |
400 |
368 |
4 |
28 |
12-φ23 |
|
350 |
14 |
787 |
500 |
460 |
428 |
4 |
30 |
16-φ23 |
|
PN1.6MPa |
|
15 |
1/2 |
130 |
95 |
65 |
45 |
2 |
14 |
4-φ14 |
|
20 |
3/4 |
150 |
105 |
75 |
55 |
2 |
16 |
4-φ14 |
|
25 |
1 |
160 |
115 |
85 |
65 |
2 |
16 |
4-φ14 |
|
32 |
11/4 |
180 |
135 |
100 |
78 |
2 |
18 |
4-φ18 |
|
40 |
11/2 |
200 |
145 |
110 |
85 |
3 |
18 |
4-φ18 |
|
50 |
2 |
230 |
160 |
125 |
100 |
3 |
20 |
4-φ18 |
|
65 |
21/2 |
290 |
180 |
145 |
120 |
3 |
20 |
4-φ18 |
|
80 |
3 |
310 |
195 |
160 |
135 |
3 |
22 |
8-φ18 |
|
100 |
4 |
350 |
215 |
180 |
155 |
3 |
24 |
8-φ18 |
|
125 |
5 |
400 |
245 |
210 |
185 |
3 |
26 |
8-φ18 |
|
150 |
6 |
480 |
280 |
240 |
210 |
3 |
28 |
8-φ23 |
|
200 |
8 |
495 |
335 |
295 |
265 |
3 |
30 |
12-φ23 |
|
250 |
10 |
622 |
405 |
355 |
320 |
3 |
32 |
12-φ25 |
|
300 |
12 |
698 |
460 |
410 |
375 |
4 |
34 |
12-φ25 |
|
PN2.5MPa |
|
15 |
1/2 |
130 |
95 |
65 |
45 |
2 |
16 |
4-φ14 |
|
20 |
3/4 |
150 |
105 |
75 |
55 |
2 |
16 |
4-φ14 |
|
25 |
1 |
160 |
115 |
85 |
65 |
2 |
16 |
4-φ14 |
|
32 |
11/4 |
180 |
135 |
100 |
78 |
2 |
18 |
4-φ18 |
|
40 |
11/2 |
200 |
145 |
110 |
85 |
3 |
18 |
4-φ18 |
|
50 |
2 |
230 |
160 |
125 |
100 |
3 |
20 |
4-φ18 |
|
65 |
21/2 |
290 |
180 |
145 |
120 |
3 |
22 |
8-φ18 |
|
80 |
3 |
310 |
195 |
160 |
135 |
3 |
22 |
8-φ18 |
|
100 |
4 |
350 |
230 |
190 |
160 |
3 |
24 |
8-φ23 |
|
125 |
5 |
400 |
270 |
220 |
188 |
3 |
28 |
8-φ25 |
|
150 |
6 |
480 |
300 |
250 |
218 |
3 |
30 |
8-φ25 | |
