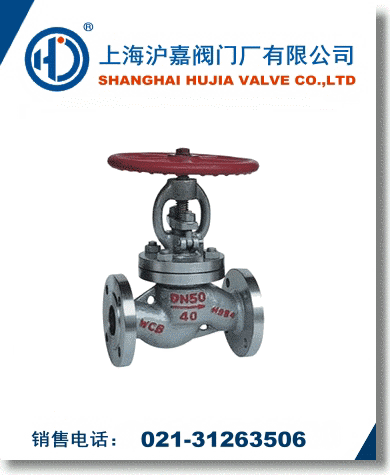

液化氣截止閥采用彈性成型聚四氟乙烯為填料，填料密封性能隨介質壓力上升而增強，并具備倒密封功能，適用于高中壓燃氣輸送管路。
J41N液化氣截止閥主要設計參數
設計、制造：GB/T12235-89
法蘭連接：JB/T79-94、GB9113-2000
結構長度：GB12221-89
公稱通徑：DN15~DN300mm
公稱壓力：PN1.6、2.5、4.0MP。
J41N液化氣截止閥主要零件材料：
|
閥體 |
閥桿、閥瓣 |
密封面 |
填料 |
|
碳鋼 |
不銹鋼 |
不銹鋼和101 |
聚四氟乙烯 |
|
尼龍 |
J41N液化氣截止閥性能規范：
|
公稱壓力PN |
JIS10K |
JIS20K |
MPa |
|
1.6 |
2.5 |
4 |
|
殼體試驗壓力PN |
2.4 |
3.75 |
6 |
|
高壓密封試驗壓力 |
1.76 |
2.75 |
4.4 |
|
適用介質 |
液化氣、天然氣等 |
|
適用溫度 |
-40∽+80℃ |
|
法蘭連接標準 |
JB/T 79-94 |
J41N液化氣截止閥主要外型尺寸和連接尺寸： 單位:mm
|
PN |
DN |
L |
H |
D |
D1 |
D2 |
b |
f |
Z-φd |
D0 |
|
|
15 |
130 |
207 |
95 |
65 |
45 |
16 |
2 |
4-14 |
120 |
|
|
20 |
150 |
217 |
105 |
75 |
55 |
16 |
2 |
4-14 |
140 |
|
|
25 |
160 |
219 |
115 |
85 |
65 |
16 |
2 |
4-14 |
160 |
|
|
32 |
190 |
280 |
135 |
100 |
78 |
18 |
2 |
4-18 |
180 |
|
2.5MPa |
40 |
200 |
330 |
145 |
110 |
85 |
18 |
3 |
4-18 |
200 |
|
4.0MPa |
50 |
230 |
350 |
160 |
125 |
100 |
20 |
3 |
4-18 |
240 |
|
10K |
65 |
290 |
400 |
180 |
145 |
120 |
22 |
3 |
8-18 |
280 |
|
20K |
80 |
310 |
430 |
195 |
160 |
135 |
22 |
3 |
8-18 |
320 |
|
|
100 |
350 |
465 |
230 |
190 |
160 |
24 |
3 |
8-23 |
360 |
|
|
125 |
400 |
502 |
270 |
220 |
188 |
28 |
3 |
8-25 |
400 |
|
|
150 |
480 |
560 |
300 |
250 |
218 |
30 |
3 |
8-25 |
440 |
|
|
200 |
600 |
580 |
360 |
310 |
278 |
34 |
4 |
12-25 |
480 | |
