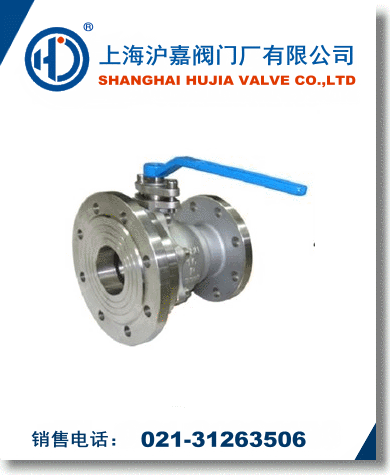

不銹鋼放料球閥是一種特殊結構的放料球閥，閥座與端面法蘭距離近，物料滯留少，結構緊湊，密封性能優越，用于精細化工、制藥、化工行業的反應鍋上，也可用在細軟顆粒介質輸送。采用PPL或M密封材料，更具耐磨耐溫，是牙膏行業、真空制膏鍋放料的最理想產品。
FQ41F不銹鋼放料球閥設計標準
設計標準：GB/T 12237-1989
結構長度：Q/OLF002-03
連接端標準：GB/T 7307、GB/T 79、ISO 2852
試驗標準：JB/T 9092-1999
FQ41F不銹鋼放料球閥主要外形連接尺寸:
|
公稱通徑 |
PN 0.6-1.6(MPa) 主要外形尺寸和連接尺寸 (mm) |
重量 |
|
DN |
L |
D |
D1 |
D2 |
f |
b |
z-φd |
D0 |
H |
kg |
|
32 |
140 |
135/160 |
100/130 |
78/115 |
3/3 |
18/20 |
4-φ14/4-φ18 |
200 |
130 |
9 |
|
40 |
160 |
145/185 |
110/150 |
85/125 |
3/4 |
18/22 |
4-φ18/4-φ18 |
230 |
135 |
15 |
|
79 標 |
50 |
170 |
160/205 |
125/170 |
100/140 |
3/4 |
20/24 |
4-φ18/4-φ18 |
250 |
140 |
18 |
|
80 |
200 |
195/245 |
160/200 |
130/175 |
4/5 |
22/26 |
4-φ18/8-φ18 |
300 |
205 |
35 |
|
69 標 |
50 |
170 |
160/230 |
125/190 |
100/140 |
3/4 |
20/24 |
4-φ18/8-φ14 |
250 |
140 |
18 |
|
80 |
200 |
195/245 |
160/210 |
130/175 |
4/5 |
22/26 |
4-φ18/10-φ14 |
300 |
205 |
35 |
|
100 |
280 |
215/280 |
180/240 |
150/210 |
4/5 |
24/28 |
8-φ18/8-φ23 |
350 |
230 |
44 | |
