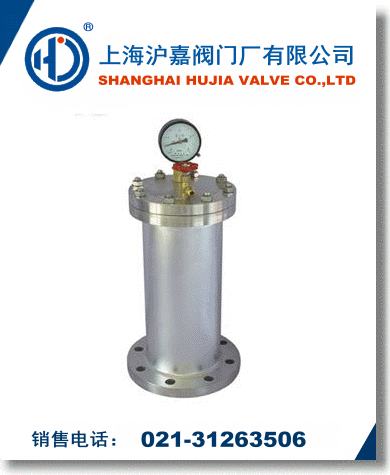

水錘吸納器是一種用于消除管線中因多種原因造成的水錘沖擊波，保護管道及設備不受破壞的裝置。適用于工礦、企業、高層建筑、電站等各類給排水系統中，利用活塞上腔室中空氣的脹縮，使突發的沖擊波得到緩沖而緩解了力度，最大程度地避免因巨大的水錘沖力造成的設備損壞。該裝置結構簡單，選材精良，使用壽命長。
YQ9000活塞式水錘吸納器技術參數:
公稱壓力：PN1.6～2.5MPa
公稱通徑：15～300
容氣腔壓力(占管道壓力百分?jǐn)?shù)) 50～70%
適用介質：無雜物的清水、污水
適用介質溫度：0～80℃
法蘭標準：GB/T 17241.6 GB/T 9113
試驗標準：GB/T13927 API598

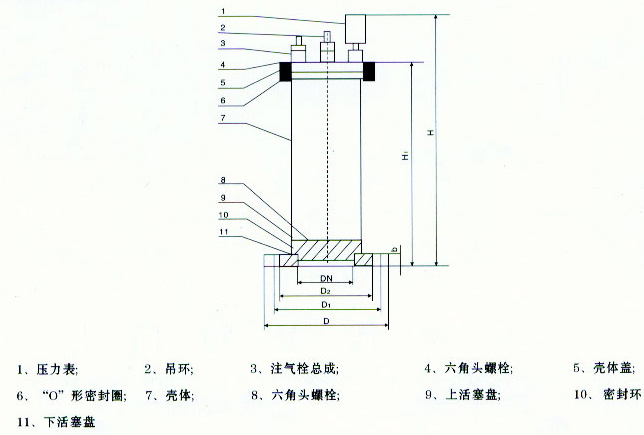

YQ9000活塞式水錘吸納器主要零部件材料：
|
公稱壓力PN(MPa) |
1.6 |
2.5 |
|
試驗壓力MPa |
殼體強度 |
2.4 |
3.75 |
|
密封試壓 |
1.76 |
2.75 |
|
容器腔壓力
（占管道壓力的百分?jǐn)?shù)） |
50%-70% |
|
連接形式 |
法蘭連接 |
|
適用介質 |
無雜物的清水、污水 |
|
使用介質溫度 |
0-80℃ |
YQ9000活塞式水錘吸納器主要技術參數：
|
YQ9000型 |
YQ9000型 |
|
公稱通徑DN |
L |
公稱通徑DN |
L |
|
管徑 |
mm |
1.6MPa |
2.5MPa |
管徑 |
mm |
1.6MPa |
2.5MPa |
|
1/2 |
15 |
200 |
220 |
3 |
80 |
510 |
520 |
|
3/4 |
20 |
300 |
320 |
4 |
100 |
575 |
585 |
|
1 |
25 |
320 |
340 |
5 |
125 |
600 |
600 |
|
1 1/4 |
40 |
350 |
380 |
6 |
150 |
645 |
645 |
|
1 1/2 |
40 |
350 |
380 |
8 |
200 |
730 |
755 |
|
2 |
50 |
365 |
385 |
10 |
250 |
820 |
855 |
|
2 |
65 |
465 |
485 |
12 |
300 |
920 |
955 |

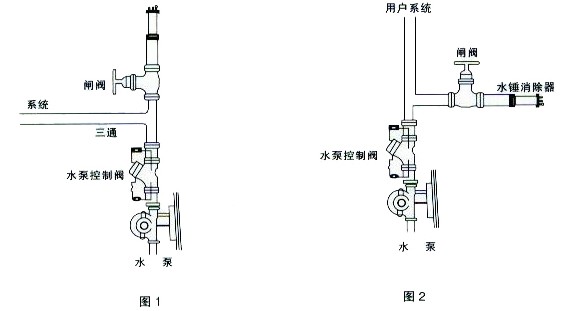

水錘吸納器安裝與維護及注意事項
DN15~50為螺紋連接，用標準三通垂直裝于管道，用于支管系統消除管道不規則水擊波和噪聲。 DN50~300為法蘭連接，用標準三通外接。
1、閥體上的壓力表，安裝前顯示閥體氣室壓力，安裝后顯示管道壓力。
2、安裝前請確認，水錘吸納器氣室壓力不得高于管道壓力。
3、當揚程50m以上，壓力5Kgf/cm2以上時，建議長道管下方及逆止閥止閥上方轉角處各安裝一只水錘吸納器。
4、為考慮維修，建議保留10cm閥體與墻面間隙，方便維修動作。
5、若管道內水壓力較低，或水錘吸納器氣室壓力較低，皆可帖水錘吸納器上方注氣栓加入氣壓或釋放氣壓。
6、水錘吸納器氣室壓力，維持于管道壓力50%~70%時水錘吸納器效果最佳。
7、二次側為開放壓力場合，例定水位閥，衛浴器具，水龍頭等注氣1-1.3Kgf/cm2較適合。 |
