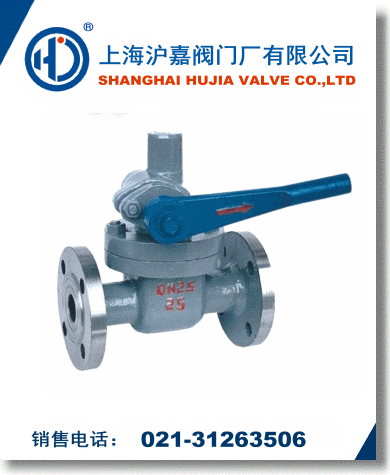

鍋爐排污閥是由閘閥演變而來的，利用齒輪轉90℃帶動閥桿提升實現開啟和關閉的目的�？焖倥盼坶y不僅結構簡單、密封性好，而且體積小，重量輕、材料耗用少、安裝尺寸小，特別是驅動力矩小，操作簡便，易實現快速啟閉。

Z44H/P48H鍋爐排污閥結構原理：

鍋爐排污閥是直接依靠介質壓力產生的作用力來幫助作用于閥瓣上的機械荷密封的，作用在閥瓣上的機械載荷主要是來自壓縮彈簧，這種幾乎是固定的機械載荷。雖然對于壓縮彈簧，加載的排污閥可以通過調整彈簧力來達到良好密封，但密封壓差必須足夠強，以保證足夠的密封力，從而在閥正常運行時達到密封。密封壓差還應小于啟閉壓差，以確保開啟靈活。

Z44H/P48H鍋爐排污閥性能規范

型號	Z44H、P48H	Z44H、P48H	Z44H、P48H
壓力	1.6	2.5	4.0
適用溫度	≤425℃
適用介質	水、蒸氣

Z44H/P48H鍋爐排污閥主要零件材料

零件名稱	材料
閥體閥蓋	鑄鋼WCB
閥桿齒輪軸	鉻不銹鋼2Cr13
閥瓣閥座	鉻不銹鋼2Cr13
填料	石墨石棉繩
手柄	鑄鋼WCB
彈簧	磷銅絲

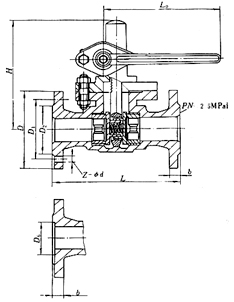

Z44H/P48H鍋爐排污閥外形尺寸和連接尺寸

型號	公稱壓力 PN(mm)	公稱通徑 DN(mm)	尺寸
			L	D	D1	D2	D6	b	z-d	H	L0
排污閥Z44H       P48H	1.6	25	160	115	85	65	-	14	4-14	160	180
		32	180	135	100	78	-	16	4-18	180	200
		40	230	145	110	85	-	16	4-18	220	220
		50	250	160	125	100	-	16	4-18	230	240
		65	265	180	145	120	-	18	4-18	250	280
		80	280	195	160	135	-	20	8-18	280	350
		100	350	215	180	155	-	20	8-18	400	500
	2.5	25	160	115	85	65	-	16	4-14	160	180
		32	180	135	100	78	-	18	4-18	180	200
		40	230	145	110	85	-	18	4-18	220	220
		50	250	160	125	100	-	20	4-18	230	240
		65	265	180	145	120	-	22	8-18	250	280
		80	280	195	160	135	-	22	8-18	280	350
		100	350	230	190	160	-	24	8-23	400	500
	4.0	25	160	115	85	65	58	16	4-14	160	180
		32	180	135	100	78	66	18	4-18	180	200
		40	230	145	110	85	76	18	4-18	220	220
		50	250	160	125	100	88	20	4-18	230	240
		65	265	180	145	120	110	22	8-18	250	280
		80	280	195	160	135	121	22	8-18	280	350
