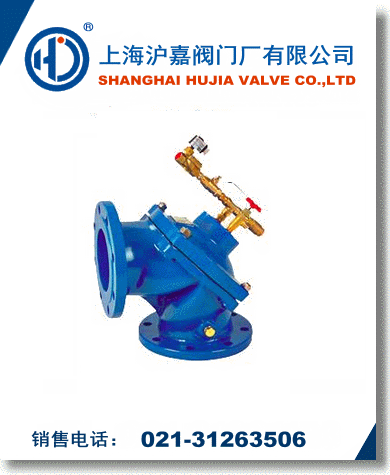

HB100S角式隔膜排泥閥內部是由特殊強化的隔膜片、不銹鋼彈簧等組成。具有開啟快，關閉壓力低，外部液動（氣動）控制管路，集中控制啟閉主閥作用等特點。主要適用于水廠、水處理廠，作為排除水池內泥沙及污物用。

HB100S角式隔膜排泥閥具有手動操作、氣動操作和液動操作。手動操作升降方便快速，是用齒輪和齒條帶動，使閥體通道開或閉。氣液動操作是增加氣液缸內動力帶動瓣升降，使閥體通道開或閉。產品用于自來水公司或其他公司的各類水池，通常成排安裝在沉定池底部外側壁，用以排除池底沉淀的泥砂和污物。該閥密封性能好，經久耐用，閥門密封副亦橡膠密封，無泄漏。

HB100S角式隔膜排泥閥主要零件材料

零件名稱	閥體、閥蓋	閥瓣、彈簧	膜片
材料	鑄鐵、球墨鑄鐵、鑄鋼	不銹鋼	尼龍強化橡膠

HB100S角式隔膜排泥閥主要技術參數

公稱壓力MPa	試驗壓力MPa		適用溫度	適用介質
	殼體	密封
1.0	1.5	1.1	≤80℃	水、污水
1.6	2.4	1.76

HB100S角式隔膜排泥閥外形尺寸（法蘭連接尺寸符合GB4216）：

型號 尺寸	H7B100S-0.6、HB100S-0.6
公稱通徑	H	D	D1	Z-d
80	140	195	160	4-18
100	150	215	180	8-18
150	185	280	240	8-23
200	245	335	295	8-23
250	340	395	350	12-23
300	395	445	400	12-23

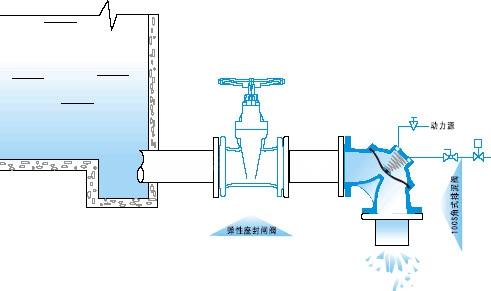

HB100S角式隔膜排泥閥安裝示意圖：
