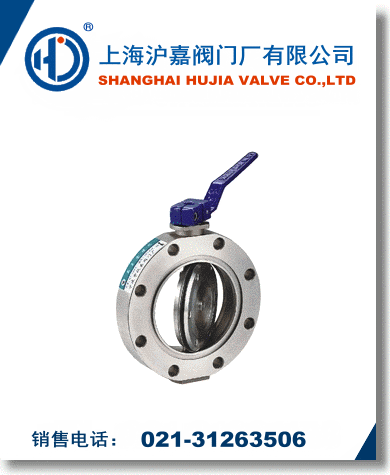

GI高真空蝶閥是用來接通或切斷真空管路中的氣流。適用的工作介質為空氣和非腐蝕性氣體。
GI高真空蝶閥主要技術性能
|
適用范圍：Applicability |
105～1.3×10-4Pa |
|
閥門漏率：Valve Leak Rate |
≤1.3×10-4Pa.L/S. |
|
適用溫度：Applicable Temperature |
-25～+80℃(丁腈橡膠)
-30～+150℃(氟橡膠) |
|
氣源壓力：Mains Voltage |
0.4～0.6MPa |
|
安裝方向：Mounting Direction |
任意 |
GI高真空蝶閥主要零件材料
閥體、閥蓋、閥桿：碳鋼或不銹鋼
密封件：丁腈橡膠、氟橡膠
GI高真空蝶閥外形及連接尺寸
|
Model
型號 |
DN |
D |
Do |
D1 |
B |
H |
B1 |
L |
n-φc |
|
GI-40 |
40 |
85 |
70 |
44 |
22 |
162 |
90 |
104 |
4-φ7 |
|
GI-50 |
50 |
110 |
90 |
55 |
22 |
175 |
90 |
104 |
4-φ7 |
|
GI-65 |
65 |
125 |
105 |
70 |
26 |
198 |
102 |
140 |
4-φ9 |
|
GI-80 |
80 |
145 |
125 |
85 |
30 |
208 |
102 |
140 |
4-φ9 |
|
GI-100 |
100 |
170 |
145 |
105 |
30 |
220 |
102 |
140 |
4-φ12 |
|
GI-150 |
150 |
220 |
195 |
156 |
35 |
272 |
115 |
164 |
8-φ12 |
|
GI-200 |
200 |
275 |
250 |
208 |
40 |
330 |
205 |
190 |
8-φ12 |
|
GI-250 |
250 |
330 |
300 |
258 |
45 |
335 |
205 |
190 |
8-φ14 |
|
GI-300 |
300 |
380 |
350 |
308 |
55 |
426 |
152 |
247 |
8-φ14 |
|
GI-400 |
400 |
500 |
465 |
410 |
60 |
520 |
180 |
308 |
8-φ18 |
|
GI-500 |
500 |
600 |
565 |
510 |
80 |
643 |
220 |
378 |
12-φ18 |
|
GI-600 |
600 |
710 |
670 |
610 |
100 |
760 |
270 |
524 |
12-φ21 |
|
GI-800 |
800 |
920 |
815 |
815 |
130 |
962 |
320 |
648 |
20-φ21 |
|
GI-1200 |
1200 |
1440 |
1280 |
1280 |
150 |
1360 |
385 |
1480 |
36-φ19 |
GIQ型系列氣動高真空蝶閥的氣動執行器是以壓縮空氣為動力，通過電磁換向閥改變氣路方向，推動活塞齒條、齒輪的機械運動，以角行程輸出扭矩來驅動蝶閥，作啟閉運動，從而達到接通或切斷真空管路中氣流的目的。是目前一種新型的氣動執行器控制的氣動高真空蝶閥，分為雙作用和單作用(彈簧復位)氣缸。可選配反饋信號裝置及電氣閥門定位器。
適用的工作介質為空氣及非腐蝕性氣體。
GIQ型系列氣動高真空蝶閥主要技術性能
|
適用范圍(Pa) |
2x105～1.3x10-5 |
|
閥門漏率(Pa.L/S) |
≤1.3x10-6 |
|
介質溫度（℃） |
-25～+80(密封材料為丁腈橡膠)
-30～+150(密封材料為氟橡膠) |
|
氣源壓力（MPa） |
0.4～0.6 |
|
法蘭標準 |
GB/T6070 |
|
安裝位置 |
任意 |
|
電源電壓 |
標準出廠：AC220V/50Hz
特殊指定：AC110V；DC24V；DC12V等 |
|
信號反饋 |
標準出廠：閥位指示器
特殊指定：微動開關；智能型4～20mA DC |
|
氣缸可選 |
標準出廠：雙作用式
特殊指定：單作用式（有彈簧返回）
可選常開或常閉 |
GIQ型系列氣動高真空蝶閥連接及外形尺寸
|
型號 |
通徑(DN) |
ΦD |
ΦB |
H |
A |
L |
W |
n-ΦC |
|
GIQ-50AB |
50 |
110 |
90 |
206 |
26 |
164 |
105 |
4-Φ9 |
|
GIQ-63AB |
63 |
130 |
110 |
217 |
32 |
|
GIQ-80AB |
80 |
145 |
125 |
247 |
190 |
124 |
8-Φ9 |
|
GIQ-100AB |
100 |
165 |
145 |
257 |
|
GIQ-125AB |
125 |
200 |
175 |
273 |
35 |
8-Φ11 |
|
GIQ-150AB |
150 |
225 |
200 |
334 |
247 |
140 |
|
GIQ-200AB |
200 |
285 |
260 |
391 |
45 |
302 |
165 |
12-Φ11 |
|
GIQ-250AB |
250 |
335 |
310 |
467 |
50 |
372 |
198 |
|
GIQ-300AB |
300 |
425 |
395 |
557 |
55 |
432 |
225 |
12-Φ14 |
|
GIQ-400AB |
400 |
510 |
480 |
640 |
60 |
518 |
243 |
16-Φ14 |
|
GIQ-600AB |
600 |
710 |
670 |
892 |
100 |
780 |
408 |
12-Φ21 |
GID型系列電動高真空蝶閥采用回轉型電動、電子調節式閥門驅動裝置，可以通過外接電源的切換(用手動轉位開關或電腦控制)或外部輸入信號，來實現閥門開、關或中間位置的控制，從而達到接通或切斷真空管路中氣流的目的。
適用的工作介質為空氣和非腐蝕性氣體。
GID型系列電動高真空蝶閥主要技術性能
|
適用范圍(Pa) |
105～1.3x10-5 |
|
閥門漏率(Pa.L/S) |
≤1.3x10-6 |
|
開閉時間(S) |
DN≤63 20；80≤DN≤200 30； DN≥250 48 |
|
介質溫度（℃） |
-25～+80(密封材料為丁腈橡膠)
-30～+150(密封材料為氟橡膠) |
|
法蘭標準 |
JB919 |
|
安裝位置 |
任意 |
|
控制電路 |
標準出廠：AC220V/50Hz開關型
特殊指定：AC380V；DC24V開關型
4～20mA DC調節型 |
|
信號反饋 |
標準出廠：帶無源觸點型
特殊指定：4～20mA DC調節型 |
GID型系列電動高真空蝶閥連接及外形尺寸
|
型號 |
通徑(DN) |
ΦD |
ΦB |
H |
A |
L |
W |
n-ΦC |
|
GID-25 |
25 |
70 |
55 |
198 |
22 |
160 |
113 |
4-Φ7 |
|
GID-32 |
32 |
78 |
64 |
202 |
|
GID-40 |
40 |
85 |
70 |
206 |
|
GID-50 |
50 |
110 |
90 |
220 |
4-Φ9 |
|
GID-63 |
63 |
130 |
110 |
229 |
26 |
|
GID-80 |
80 |
145 |
125 |
273 |
30 |
196 |
121 |
|
GID-100 |
100 |
170 |
145 |
285 |
4-Φ12 |
|
GID-125 |
125 |
195 |
170 |
299 |
35 |
|
GID-150 |
150 |
220 |
195 |
368 |
255 |
158 |
8-Φ12 |
|
GID-200 |
200 |
275 |
250 |
394 |
40 |
|
GID-250 |
250 |
330 |
300 |
426 |
45 |
|
GID-300 |
300 |
380 |
350 |
449 |
55 |
8-Φ14 |
|
GID-400 |
400 |
500 |
465 |
538 |
60 |
310 |
207 |
8-Φ18 |
|
注: GID-63法蘭連接為GB/T6070標準 | |
