ZMQSY系列氣動疏水閥是本公司根據熱電廠設備疏水而專業設計生產的新一代蒸氣疏水閥，該產品接近直線的流通設計，減小流阻，二次節流原理，減少?zèng)_蝕，提高壽命。閥芯、閥座采用整體硬質合金，關閉內漏〈=VI級，可拆卸中腔密封設計，杜絕外漏，檢修方便等特點，還可在易燃，易爆場合使用，根據控制系統或調節儀表的信號，切斷或開啟閥門，從而實現對被控參數的使用要求。因此它廣泛應用于火電廠等行業的遠程控制。
本產品由正作用和反作用之分，其公稱通徑等級DN（MM）由20~100；公稱壓力等級PN由150lb（2。0MPa）等多個等級之分；氣源壓力（MPa）0。14-0。4；信號范圍Pr（KPa）20-100；40-200；泄漏量幾乎近似于0泄漏該產品的有多種規格可供選擇。

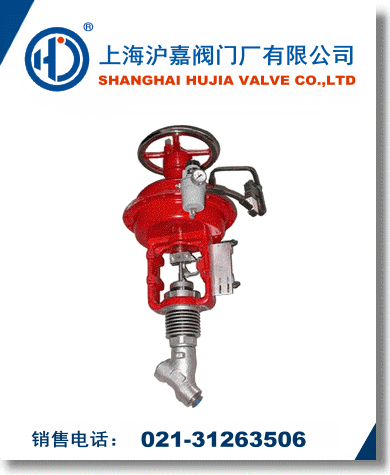

ZMQSY型氣動薄膜Y型疏水閥；該閥門由新系列氣動薄膜執行機構和Y型疏水閥二部分組（圖1）Y型疏水閥是具有特殊結構的調節閥體二端為焊接式，適用于特定的配管。
執行機構有正、反二種作用形式；當信號壓力增加，推桿伸出膜室的叫正作用，與閥配合構成氣關式。當信號壓力增加，推桿退入膜室的叫反作用，與閥配合構成開式。
其原理：
當信號壓力輸入膜室后，在膜片上產生推力，壓縮彈簧，使推桿移動，帶動閥桿，改變閥芯與閥座之間流通面積，直到彈簧的反作用力與信號壓力作用在膜片上的推力相平衡，從而達到自動調節工藝參數目的。
ZMQSY系列氣動疏水閥規格和技術參數：
|
公稱通徑DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
流量系數 |
5 |
8 |
12 |
17 |
29 |
43 |
70 |
100 |
|
額定行程 |
16 |
25 |
40 |
|
膜片有效面積 |
280 |
400 |
600 |
|
公稱壓力 |
150LB(2.0MPa）--1500LB(25.0MPa) |
|
工作溫度 |
-445 |
|
信號范圍 |
20-100 40-200 |
|
起源壓力 |
0.14-0.04 |
|
允許泄漏量 |
小于VI級 |
|
接管螺紋 |
M10X1 |
M16X1.5 | |
