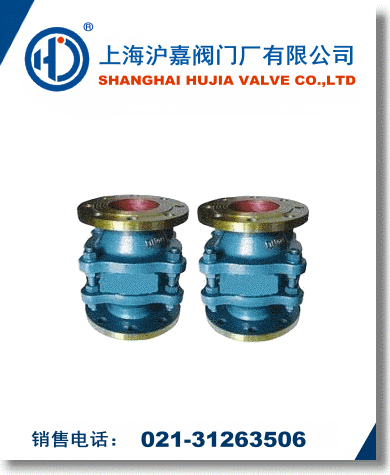

ZGB-1新型波紋阻火器是我公司新產品,經公安部天津消防科學研究所根據中華人民共和國GB5908-86標準檢測合格,該產品廣泛用于石油儲罐,是防止意外火種侵入罐內,防止意外事故,是儲罐防火的理想產品。
防爆波紋阻火器性能及特點：
該阻火器結構合理，重量輕，耐腐蝕，阻爆性能合格，連續13次以亞音速火焰試驗每次都能阻火。
易檢修，安裝方便，檢查時不用拆卸呼吸閥。耐燒性能合格，耐燒試驗1小時無回火現象。
阻火器芯子采用不銹鋼材料，耐腐蝕，易于清洗。殼體水壓試驗合格。
防爆波紋阻火器零部件材料：
|
閥體材料 |
碳鋼WCB、不銹鋼304、316、 |
|
阻火芯件材料 |
不銹鋼防爆阻火波紋板 |
|
密封件材料 |
耐油石棉橡膠、四氟PTFE |
|
環境溫度℃ |
≤480 |
|
公稱壓力(MPa) |
0.6~5.0 |
|
防爆級別 |
BS5501:ⅡA、ⅡB、ⅡC |
防爆波紋阻火器國標法蘭連接外形尺寸： GB、JB
|
規格 |
安裝尺寸 |
|
D2 |
D |
L |
H |
N-d |
|
DN50 |
Φ110 |
Φ140 |
220 |
235 |
4×14 |
|
DN80 |
Φ150 |
Φ185 |
280 |
270 |
4×18 |
|
DN100 |
Φ170 |
Φ205 |
325 |
275 |
4×18 |
|
DN150 |
Φ225 |
Φ260 |
425 |
290 |
8×18 |
|
DN200 |
Φ280 |
Φ315 |
495 |
305 |
8×18 |
|
DN250 |
Φ335 |
Φ370 |
595 |
320 |
12×18 |
|
DN300 |
Φ395 |
Φ435 |
655 |
405 |
12×23 |
防爆波紋阻火器美標法蘭連接外形尺寸：ANSI、API、ASME 可供JIS標準
|
規格 |
安裝尺寸 |
|
D2 |
D |
L |
H |
N-d |
|
2" |
Φ120.5 |
Φ152 |
220 |
235 |
4×19 |
|
3" |
Φ152.5 |
Φ190 |
280 |
270 |
4×19 |
|
4" |
Φ190.5 |
Φ229 |
325 |
275 |
8×19 |
|
6" |
Φ241.5 |
Φ279 |
425 |
290 |
8×22 |
|
8" |
Φ298.5 |
Φ343 |
495 |
305 |
8×22 |
|
10" |
Φ362 |
Φ406 |
595 |
320 |
12×25 |
|
12" |
Φ432 |
Φ483 |
655 |
405 |
12×25 |
適用范圍： 該阻火器適用于管道、閃點低于28℃的甲類、油品、氫氧液化類和閃點低于60℃的煤油、柴油、甲笨、原油等，可與呼吸閥配套使用，又可單獨使用，內浮頂油罐通氣管上，加油站地下油罐通氣管上。 |
